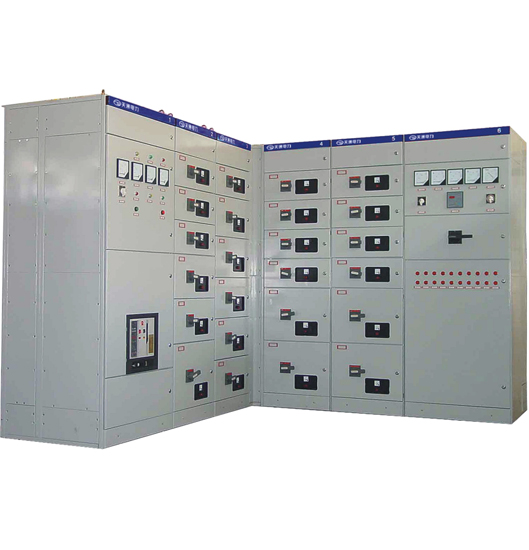

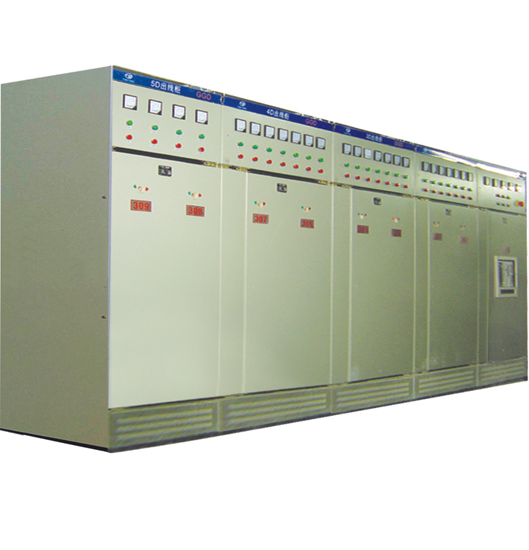

GCS型低压抽出式成套开关设备

GCS型低压抽出式成套开关设备是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制的，符合国情、具有较高技术性能指标、能够适应 电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。该装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石 化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz．额定工作电压为380V(400V)、(660V)。额定电流为 4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

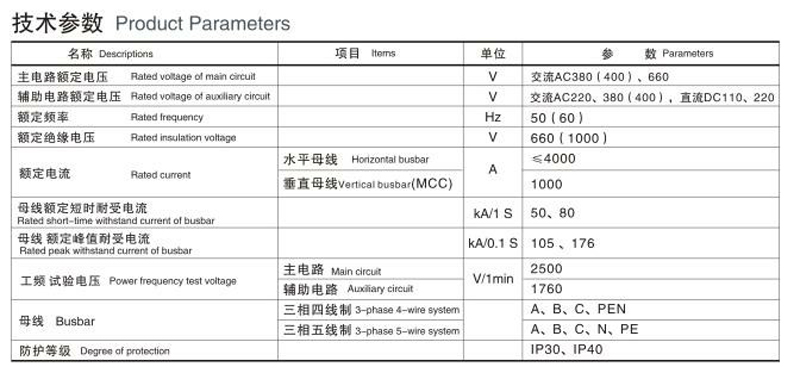

使用环境

·周围空气温度不高于+40℃，不低于-5℃，24h内的平均温度不得高于+35℃；

·海拔高度1000m，高海拔地区用户，请在订货中提出．本产品可满足海拔高度4000m以下的用户要求；

·周围空气相对湿度在最高温度为+40℃时不得超过50％。在较低温度时允许有较大的相对湿度(例如+20℃时为90％)；

·设备安装时与垂直面的倾斜度不超过5°

·设备安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所；

·用户有特殊要求时可与制造厂协商解决。

·框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm安装孔，使得框架组装灵活方便。

·框架的侧框装配形式设计为两种．全组装式结构和部分(侧框和横粱)焊接式结构，供用户选择。

·开关柜的各功能室相互隔离．其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立。电缆隔室的设计使电缆上、下进出均十分方便。

·水平母线采用柜后平置式排列方式．以增强母线抗电动力的能力．是使主电路具备高短路强度能力的基本措施。

·抽屉高度的模数为160mm。抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。单元回路额定电流630A及以下。

·抽屉面板具有分、合、试验、抽出等位置的明显标志。抽屉单元有机械联锁装置。

·抽屉进出线根据电流大小采用不同片数的同一规格片式结构的接插件。单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ-1型转接件。1／2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。

主电路方案

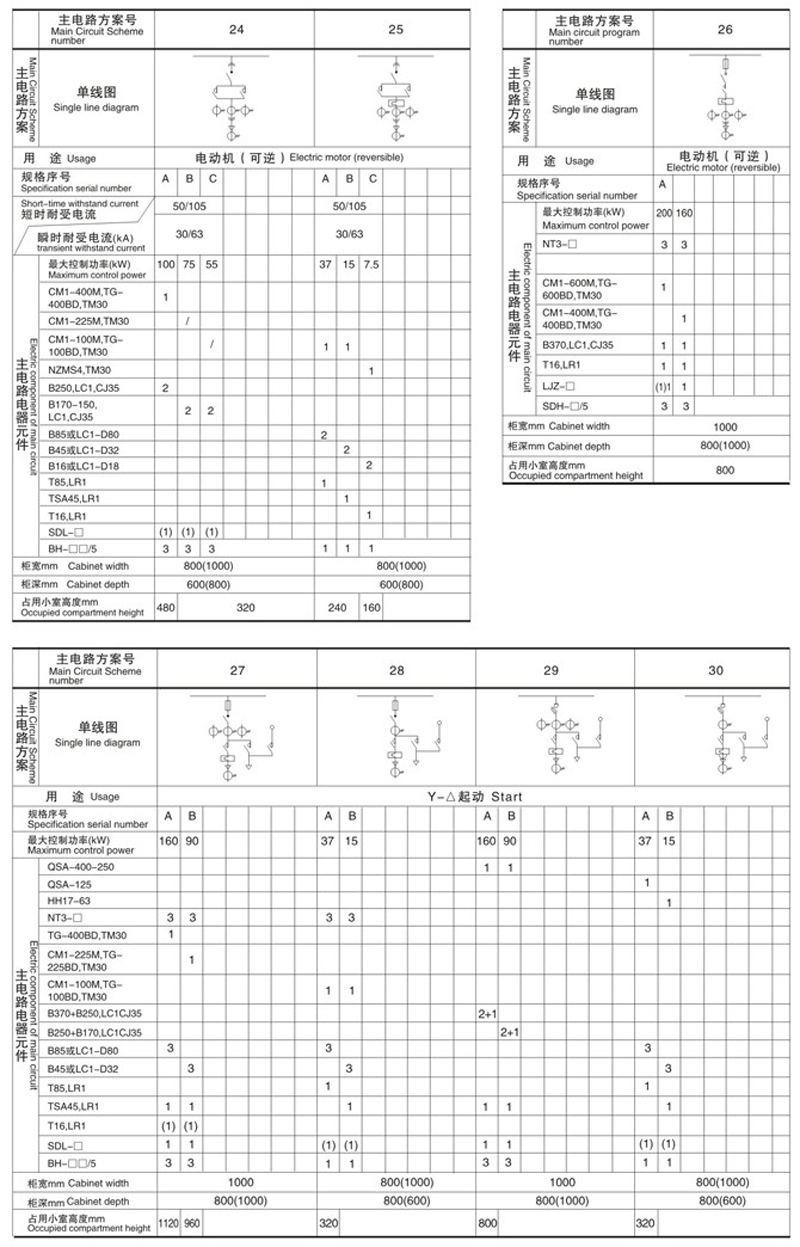

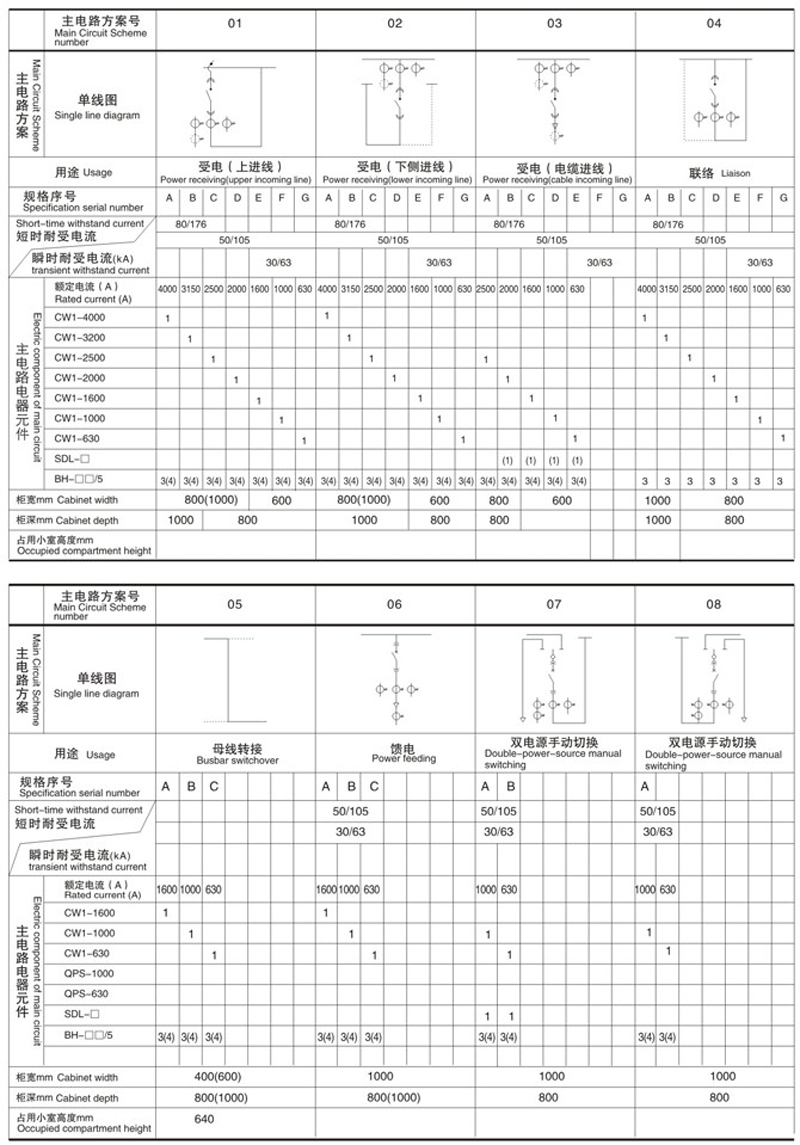

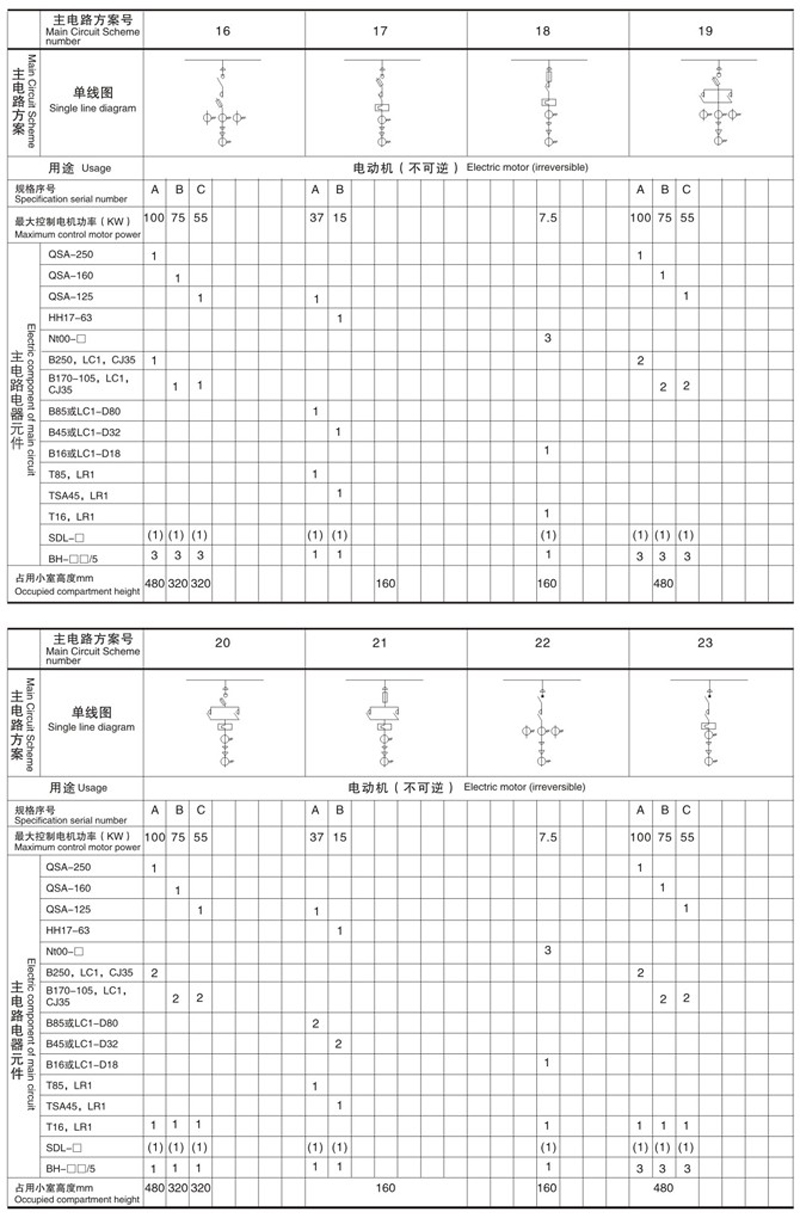

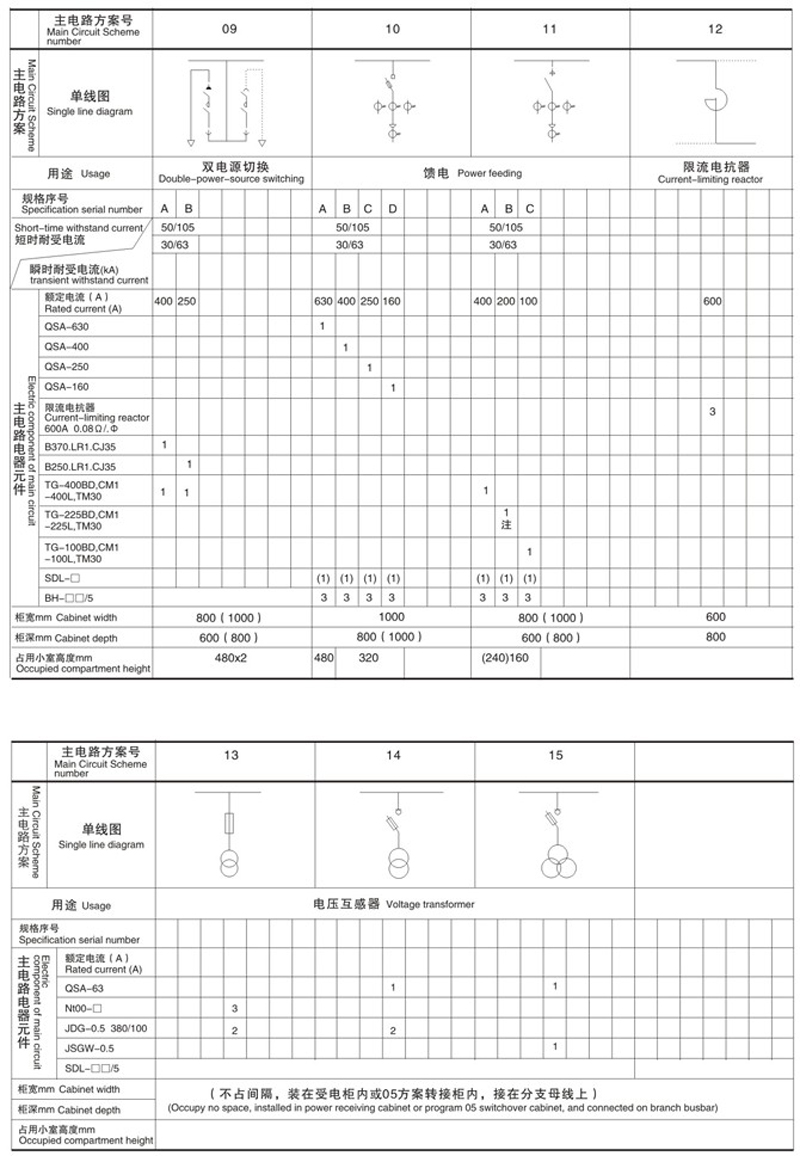

   装置主电路方案共33组118个规格(见下表}，不包括由辅助电路的控制与保护的变化而派生的方案和规格，包括了发电、供用电和其它电力用户的需要，额定工作电流为4000A．适合2500kVA及以下的配电变压器选用。此外，为适应供用电提高功率因数的需

要而设计了电容器补偿柜；考虑综合投资的需要而设计了电抗器柜。

辅助电路方案

 GCS辅助电路其分交流和直流两部分。

 直流操作部分的辅助电路方案．主要用于发电厂变电站的低压厂(所)用系统及发电机组低压厂用系统。工作(备用)电源进线，电源馈线和电动机馈线的一般控制 方式。交流操作部分的辅助方案主要用于厂矿企业及高层建筑的变电所的低压系统。辅助电路方案根据主电路方案分电源进线、馈线(PC)和电动机馈线 (MCC)操作控制的功能单元进线设计。

电器元件的选择

   柜内的主要电器元件选用高分断力的国内先进产品，及引进技术的产品，满足了装置高性能的要求。如：断路器选用CMl、ME、AH、DZ20、TM30、ABB的F系列等：接触器选用CJ20、CJX、LCl等：热继电器选用JRl6、3UA、LRA—D等。

这些元件具有性能好、结构紧凑、重量轻、短飞弧或无飞弧、技术性能指标高的特点，能满足本装置的要求。

安装与使用

产品到达收货地点后。首先应当检查包装是否完整无损，发现问题应殛时通知有关部门做好商务记录。共同分析原因．做好签证和善后处理。

对于不立即安装的产品．应根据正常使用条件或电气设备暂保管规程要求置于适当的场所，妥善保管。

产品安装

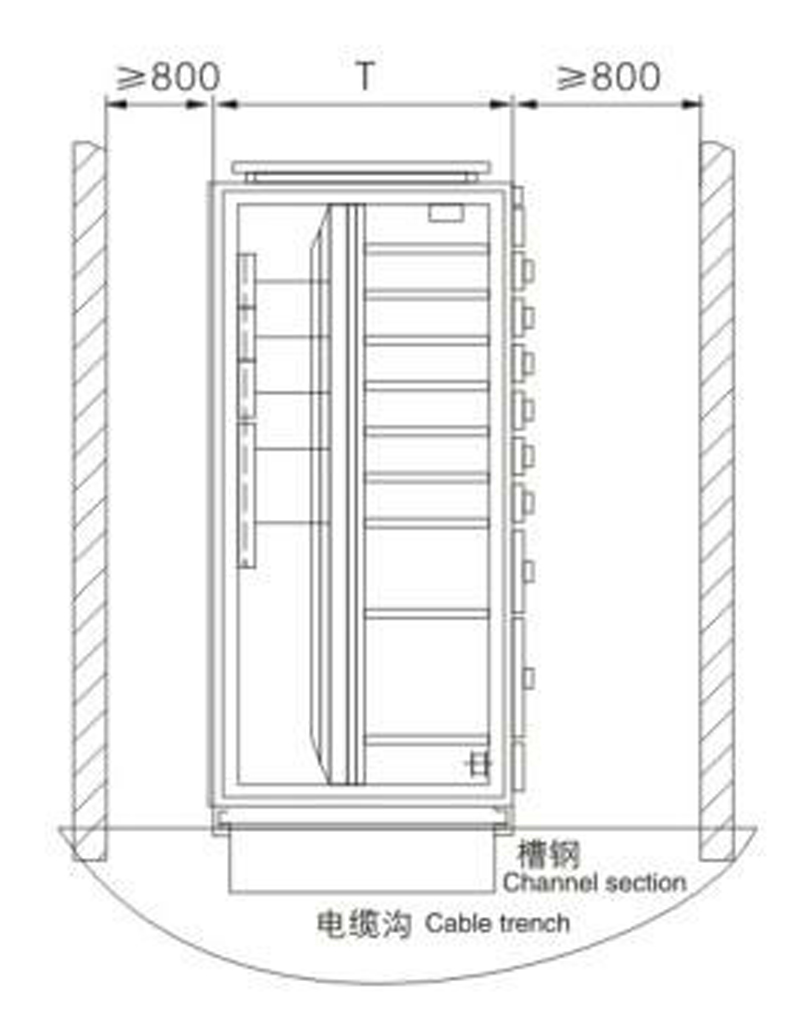

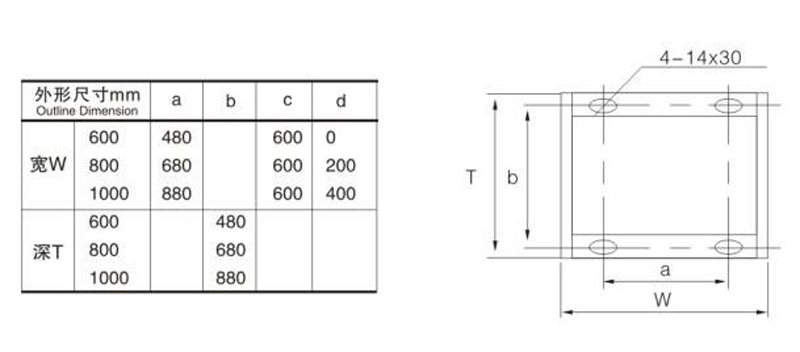

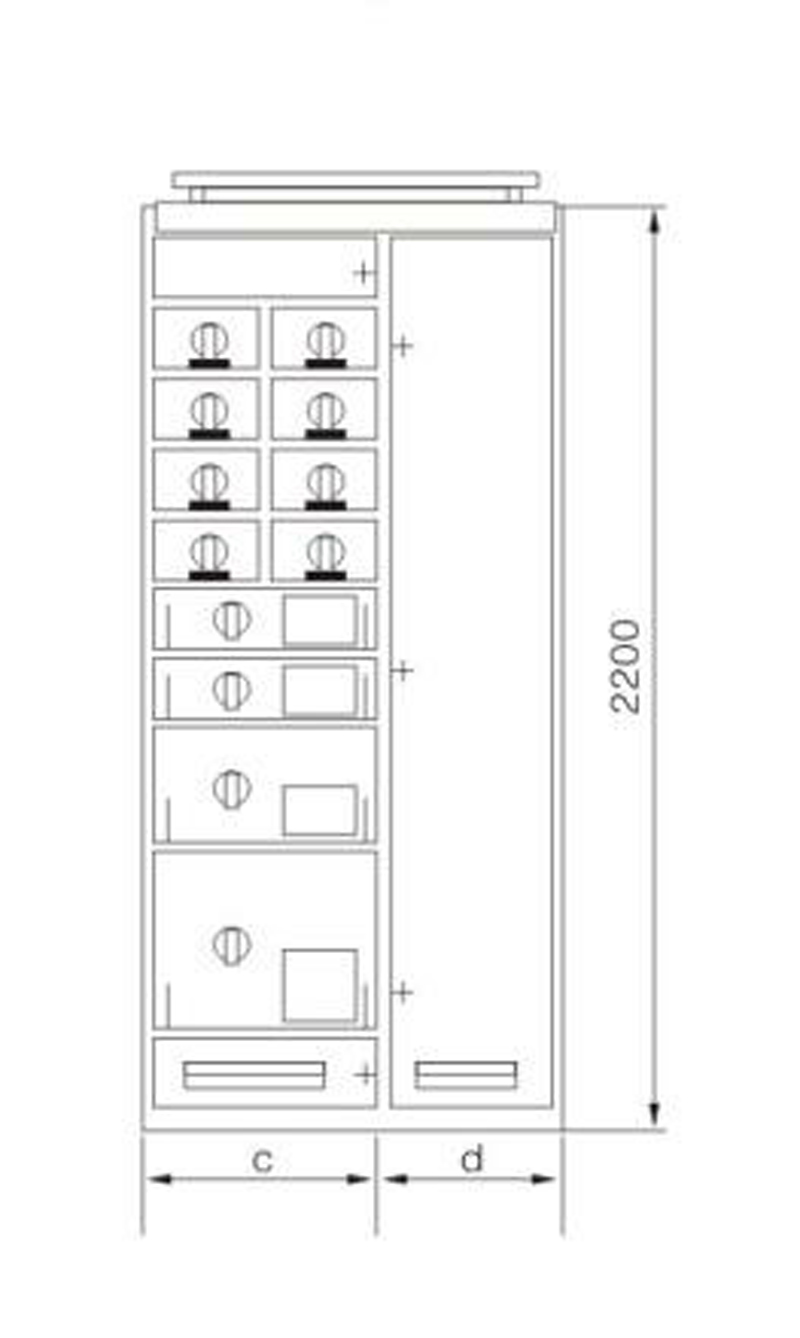

产品的安装应按下图进行．基础槽钢和采用螺栓固定方式时的螺栓由用户自备．主母线连接时，如表面因运输、保管等原因有不平整时应加平整后再连接紧固。主母线安装时应将搭接面修理平整，处理干净，涂上中性凡士林或采取其他措施，然后用螺栓紧固。

产品安装后投运前的检查与试验

·检查柜面漆或其它覆盖材料(如喷塑)是否损坏，柜内是否干燥清洁。

·电器元件的操作机构是否灵活．不应有卡涩或操作力过大现象。

·主电器的主辅触头的通断是否可靠、准确。

·抽屉或抽出式机构抽插应灵活、轻便，无卡阻和碰撞现象。

·抽屉或抽出式结构的动、静触头的中心线应一致，触头接触应紧密，主、辅触头的插入深度应符合要求，机械联锁或电气联锁装置应动作正确，闭锁或解除均应可靠。

·仪表的刻度整定、互感器的变比极性正确无误。

·熔断器的熔芯规格应符合工程设计的要求。

·继电保护的定值及整定应正确，动作可靠。

·用1000兆欧表测量绝缘电阻值不得低于1MΩ。

·各母线的连接应良好，绝缘支撑件、安装件及其它附件安装应牢固可靠。

使用注意事项

·GCS系列柜为不靠墙安装．正面操作，双面维修的低压配电柜，柜的维修通道及柜门，必须是考核合格的专业人员方可进入或开启进行操作、检查和维修。

·空气断路器、塑壳断路器经过多次分、合，特别是经过短路分、合后．会使触头局部烧伤和产生碳类物质．使接触电阻增大，应按断路器使用说明书进行维护和检修。

·经过安装和维修后，必须严格检查各隔室之间、功能单元之间的隔离状况确已恢复．以确保本装置良好的功能分隔性。防止出现故障扩大。

产品成套性

制造厂供货时应提供下列文件及附件：

1装箱清单

2产品合格证

3使用说明书

4出厂试验报告

5有关电气图纸

6柜门钥匙，操作手柄及合同单规定的备品备件
