GCK型低压抽出式成套开关设备

GCK型低压抽出式成套开关设备广泛应用于发电厂，变电所，厂矿企业和高层建筑的动力配电中心（PC)和电动机控制中心(MCC)。作为交流 50(60)Hz。额定工作电压为380V(660V)、额定电流为4000A及以下的发、供电系统中配电、电动机集中控制。无功补偿使用的低压成套配电 装置。

使用环境

·周围空气温度不高于+40℃，不低于-5℃，24h内的平均温度不得高于+35℃；

·海拔高度1000m．高海拔地区用户，请在订货中提出，本产品可满足海拔高度4000m以下的用户要求；

·周围空气相对湿度在最高温度为+40℃时不得超过50％，在较低温度时允许有较大的相对湿度{例如+20℃时为90％)；

·设备安装时与垂直面的倾斜度不超过5℃；

·设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所；

·用户有特殊要求是可与制造厂协商解决。

GCK型低压抽出式成套开关设备是典型的隔离抽出式柜组设备，柜体内部用电镀板隔成不同的功能小室．各回路元件统一装在室内的抽屉中．抽屉高度按功能需要以80mm的模数变化。宽度。高度和功能相同的抽屉可以互换使用。

本系列产品具有分断能力高．动热稳定性能好，结构先进合理．电气方案切合实际，系列性、通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积，外形美观，防护等级高，安全可靠，维护方便等优点，是国内低压成套开关设备的普及产品。

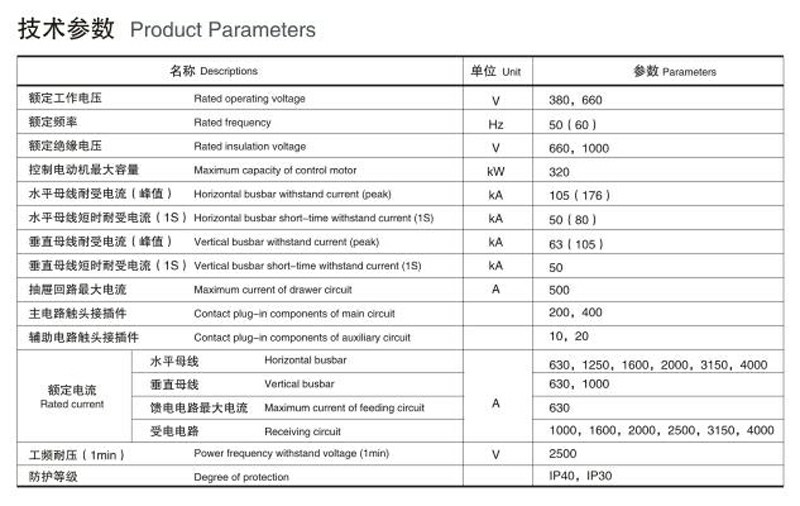

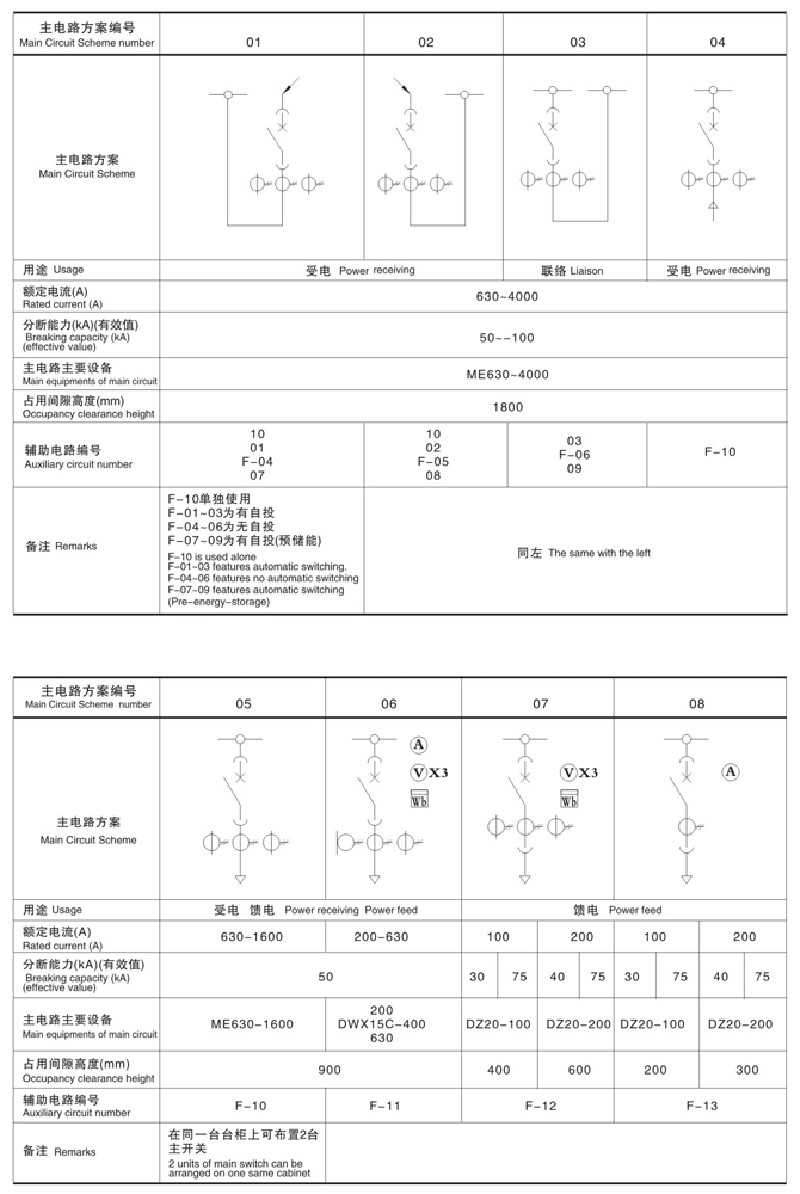

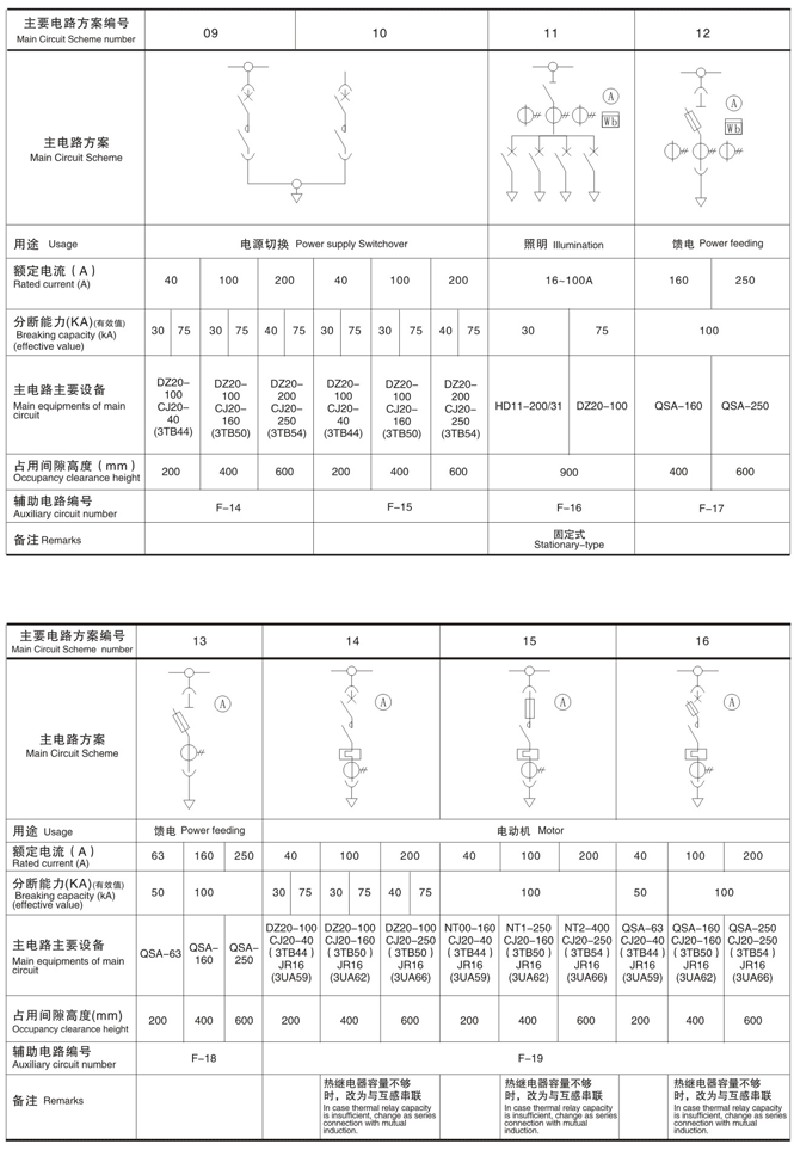

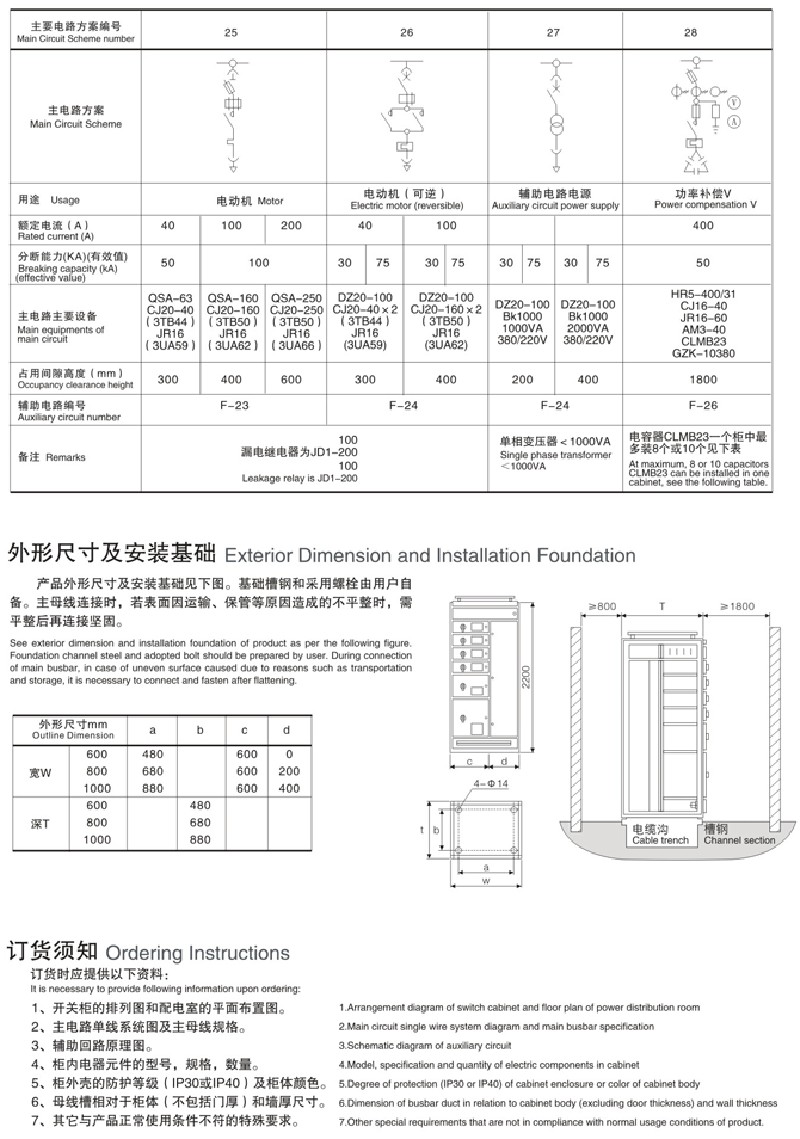

主电路方案(见下表)

辅助电路方案

   GCK辅助电路共分交流和直流两部分。

直 流操作部分的辅助电路方案。主要用于发电厂变电站的低压场(所)用电系统及发电机组低压厂用系统．工作(备用)电源进线，电源馈线和电动机馈线的一般控制 方式。交流操作部分的辅助方案主要用于厂矿企业及高层建筑的变电所的低压系统。辅助电路方案根据主电路方案分电源进线、馈线(PC)和电动机馈线 (MCC)操作控制的功能单元进行设计。

电器元件的选择

柜内的主要电器元件选用高分断能力的国内先进产品，殛引进技术的产品，满足了装置高一眭能的要求。如：断路器选用DWl5、ME、AH、DZ20、TM30、ABB的F系列等；接触器选用CJ20、3TB、LC1等；热继电器选用JR16、3UA、LR1-D等。

这些元件具有性能好、结构紧凑、重量轻、短飞弧或无飞弧、技术性能指标高的特点、能满足本装置的要求。

外形尺寸及安装基础

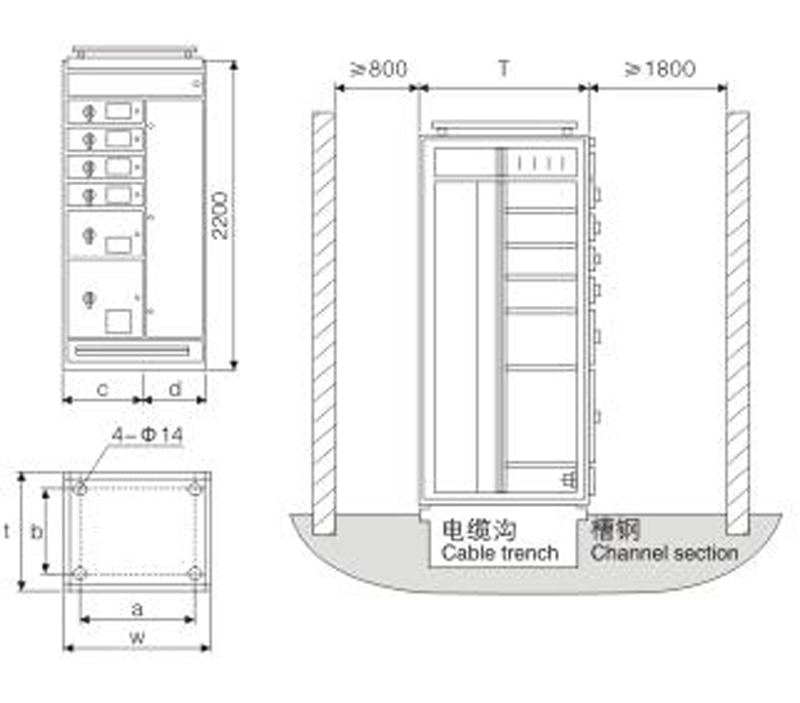

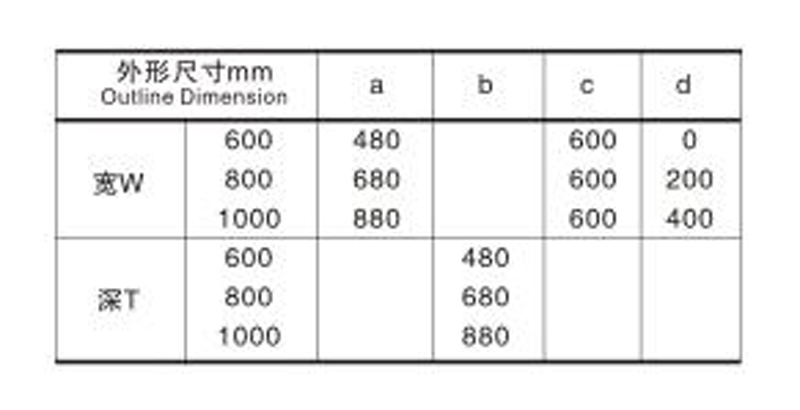

产品外形尺寸及安装基础见下图。基础槽钢和采用螺栓由用户自备。主母线连接时。若表面因运输、保管等原因造成的不平整时。需平整后再连接坚固。

订货须知

订货时应提供以下资料：

1、开关柜的排列图和配电室的平面布置图。

2、主电路单线系统图及主母线规格。

3、辅助回路原理图。

4、柜内电器元件的型号。规格，数量。

5、柜外壳的防护等级(IP30或lP40)及柜体颜色。

6、母线槽相对于柜体(不包括门厚)和墙厚尺寸。

7、其它与产品正常使用条件不符的特殊要求。
