性能特点

高压成套设备(高压配电柜)是指在电压3kV及以上，频率50Hz及以下的电力系统中运行的户内和户外交流开关设备。主要用于电力系统(包括发电厂、变电 站、输配电线路和工矿企业等用户)的控制和保护，既可根据电网运行需要将一部分电力设备或线路投入或退出运行，也可在电力设备或线路发生故障时将故障部分 从电网快速切除，从而保证电网中无故障部分的正常运行及设备、运行维修人员的安全。因此，高压成套设备是非常重要的输配电设备，其安全、可靠运行对电力系 统的安全、有效运行具有十分重要的意义。

高压配电柜又可称为高压开关柜。是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护 等作用，电压等级在36kV～550kV的电器产品，主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、 高压防爆配电装置和高压开关柜等几大类。高压开关制造业是输变电设备制造业的重要组成部分，在整个电力工业中占有非常重要的地位。

使用条件

·环境温度：-200c～+40℃：

·海拔高度不超过2000M；

·周围空气相对湿度不大于95％(25℃时)；

·在矿井下无瓦斯煤尘爆炸危险、无剧烈振动的场所；

·在无足以腐蚀金属和破坏绝缘的气体及蒸汽的环境中；

·允许有少量垂直滴水的地方。

KYN28A- 12型铠装移开式交流金属封闭开关设备

KYN28A 12型铠装移开式交流金属封闭开关设备系3.6-12千伏三相交流50Hz单母线及母线分段系统的成套配电装置。主要用于发电厂、中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等。实行控制保护、监测之用。

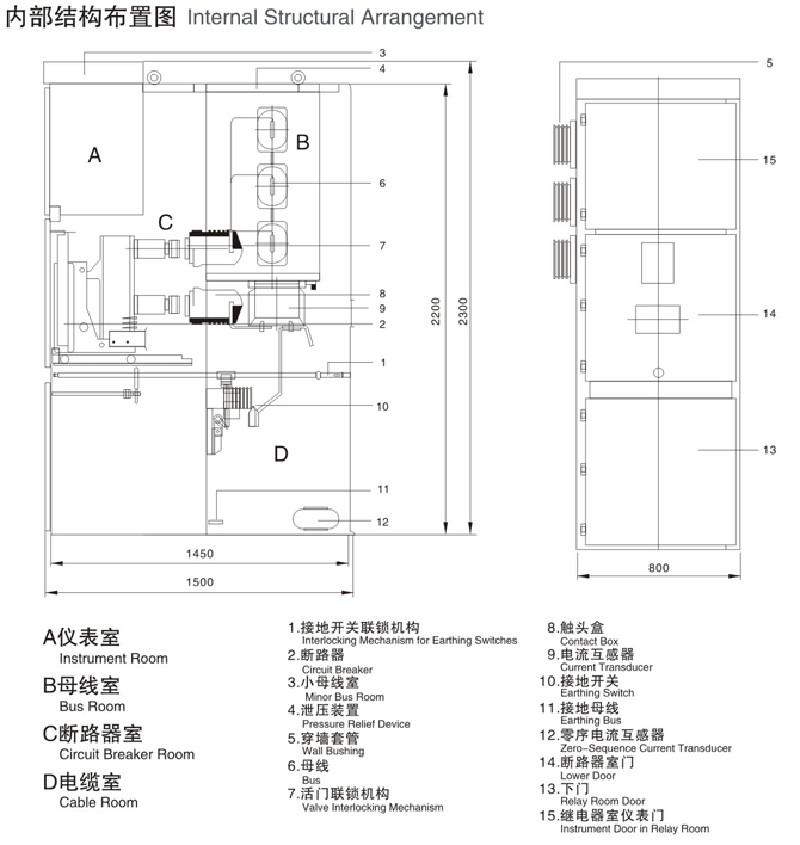

·本开关柜由固定的柜体和可抽出部件 (简称手车) 两大部分组成。开关柜的外壳和各功能单元的隔板均采用敷铝锌钢板制成。

·柜壳密封度高，防止设备受杂物和虫害侵入，防护等级lP4X，断路器室门完全打开时的防护等级为IP2X。

·所有设备的操作均可在柜门关闭状态下进行。

·简单且有效的闭锁．可防止误操作。符合“五防”要求。

·开关柜可安装成双重柜并列，即安装成面对面排列。由于开关柜的安装与调试均可在正面进行，所以可靠墙安装以节省占地面积：同时亦有适合双面维护的非靠墙安装的结构。这样可满足不同的安装场合的需要。

KYN28-12开关柜订货时请提供下列技术资料：

1、一次线路系统图；额定短路开断电流；额定电流；额定电压；电流互感器的变比；各馈线回路额定电流；电压互感器的变比；以及其他主要电气元件型号规格。

2、各柜选用的二次线路方案原理及端子排图

3、开关柜排列图及平面布置图

4、主母线贵和

5、小母线布置图

6、电器件汇总表
