XGN-1 2（TT）型固体绝缘开关设备

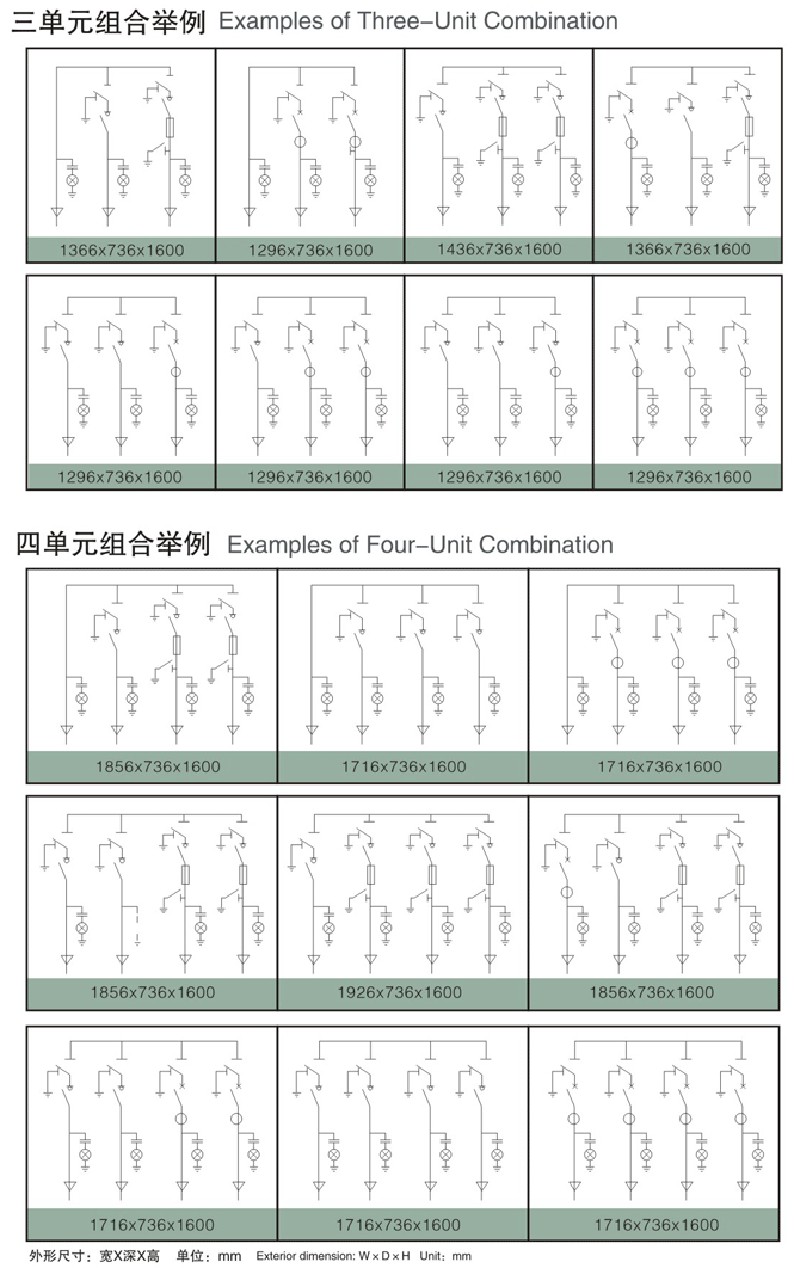

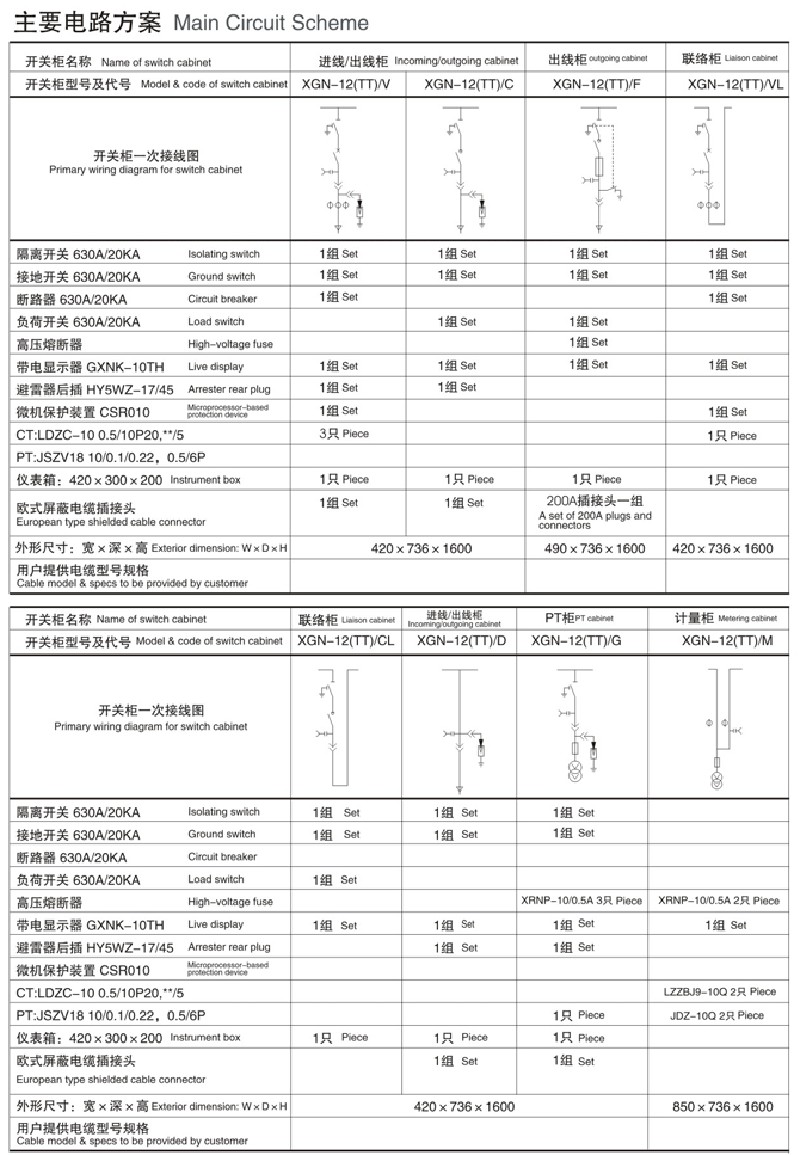

XGN-12（TT）是一种智能环保型开关设备。是配电自动化系统的一个重要组成部分。XGN-12（TT）型开关设备主要有三种功能单元，即V单元{断 路器单元)，c单元(负荷开关单元)，F单元(组合电器单元)。当系统要求配置多个单元时，可以在左右侧任意扩展，根据不同的设计方案任意排列，实现不同 的配置要求。

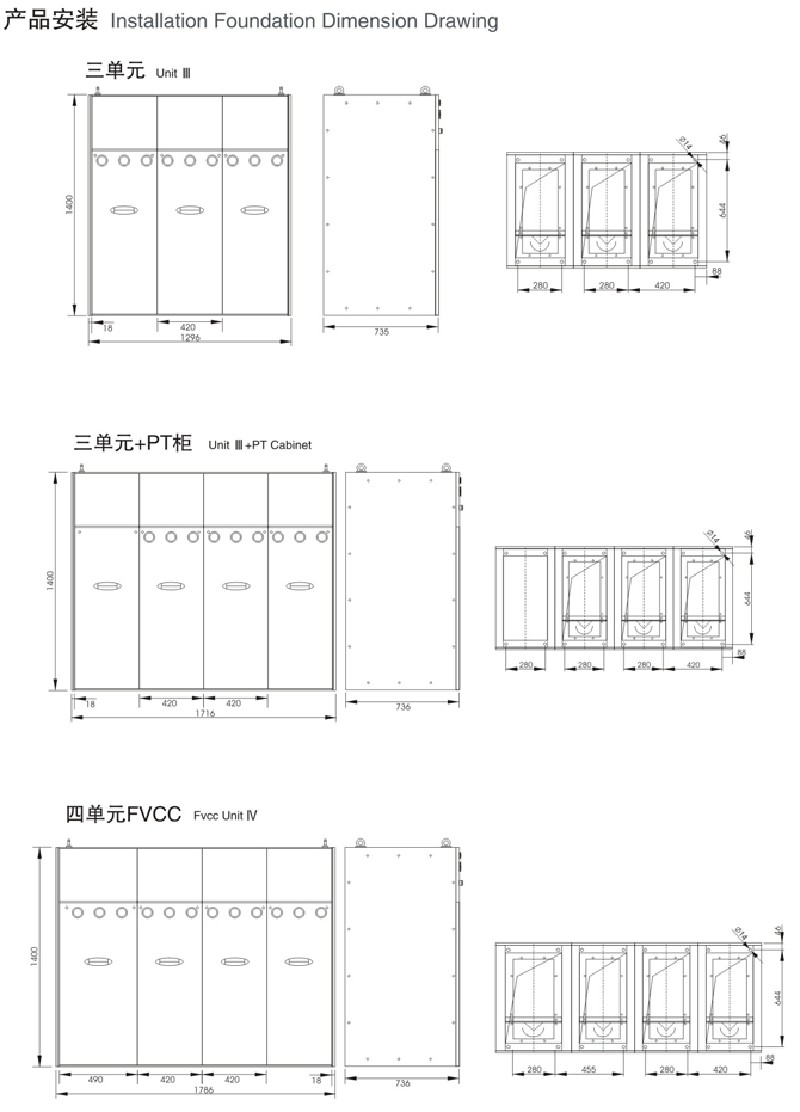

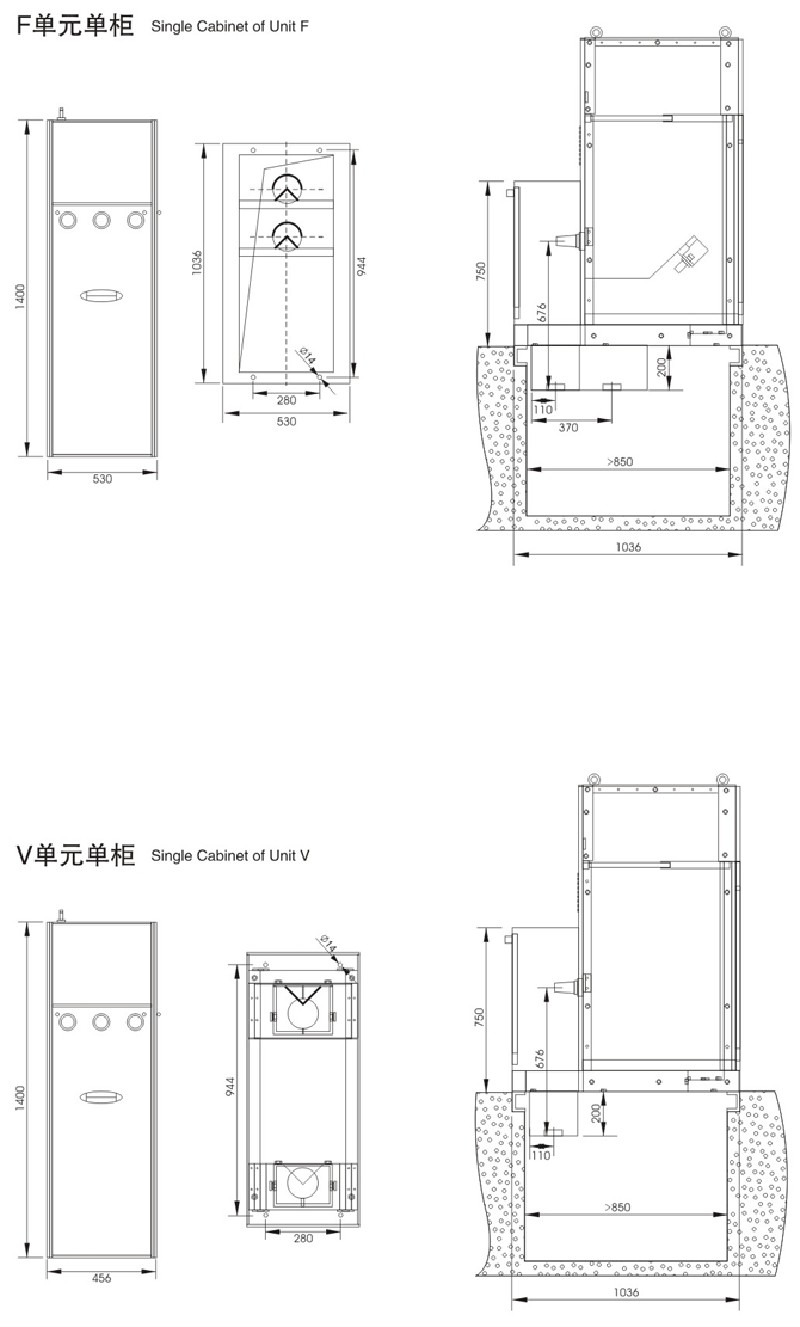

每个单元在结构上分为仪表室、操作机构、一次电路三个部分。仪表室可配微机保护(智能控制器)和其它表计；操作机构为专用弹操机构，也可配加电动操作机构：一次电路采用APG自动凝胶工艺．将母线、隔离开关和灭弧室完全固封在环氧树脂中．并有专用接头和母线相连。

XGN-12（TT）型固体绝缘开关设备具有结构紧凑、全绝缘、长寿命、免维护、占用空间小、安全可靠、不受环境影响等优点．广泛应用于工业殛民用的环网 和终端供电．特别适用于小型二次配电站、开闭所、工矿企业、机场、铁路、商业区、高层建筑、高速公路、地铁、隧道等领域。

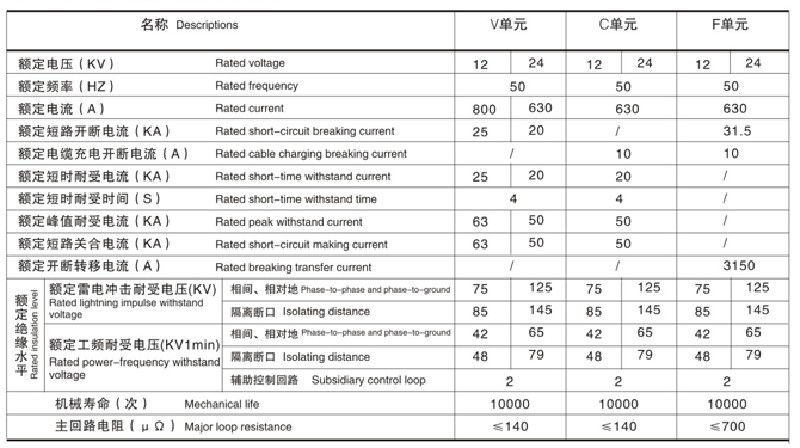

使用环境

·海拔高度：≤5000米

·适应环境温度：-45℃～+45℃

·最高日平均气温：+40℃，最高年平均气温+35℃

·风速：不大于34m／s

·空气相对湿度：≤95％(+25℃)

·地面倾斜度：≤5℃

·地震烈度：不超过8度

·安装地点无火灾、爆炸危险、化学性腐蚀殛剧烈震动

●性能优异的环氧树脂

XGN-12(TT)型固体绝缘全封闭开关设备室采用特殊环氧树脂作绝缘材料而生产出来的。这种环氧树脂有优异的性能：

●具有优异的电绝缘性能。

介电强度：20～30KV／mm

体积电阻率：(P v)t x10t3～150 m

介质损耗角正切：(tg 5)<0 004(50Hz)

1、耐热可达200℃以上，在高温下也有良好的绝缘性能；

2、化学性能稳定，具有优异的耐碱性、耐酸性和耐溶剂性和良好的抗温度老化、抗辐射老化性能；

3、导热系数为80x 10-2～1 00×10-2W／m k。易于热量发散：

4、对各种物质均有很高的粘结力，分子结构紧密，机械强度高，对开关设备有很好的保护作用；

5、固化收缩率小，一般为1％～2％；线胀系数也很小．一般为6x 10—5／℃。所以开关尺寸稳定，内应力小，任何时候不会开裂。

●真正环保的绿色开关设备

●独特的开关结构

1、不仅主开关可选配电动操作。隔离开关和接地开关也可选配电动操作。有力支持配网自动化和智能化：

2、带电部件全部密封设计，完整实现全绝缘、全密封结构，防护等级为lP67，短时浸泡在水中也能正常工作

3、可以十分清晰地从观察窗分相观看开关的分台位置；

4、模块化设计和分相设计，使单元组合和回路扩展更加方便，绝缘性能更为优良；

5、无SF6气体绝缘。永无污染．完全彻底的环保结构：

6、巧妙的机械联锁和电气联锁，满足五防要求，确保人身设备安全；

7、精美的外形，柔和协调的色彩．给用户美的享受。

●完善的安全性能

1、固体绝缘开关设备完全取消SF6应用，避免了SF6环网柜园气体压力不足造成绝缘性能和灭弧能力下降所引发的爆炸事故。

2、采用具有防爆性能的真空灭弧室，固体绝缘层对开关具有进一步防护作用，确保设备和人员安全。

3、模块化的相间隔离结构。完全避免了相问短路或多回路短路而引起的事故。

4、回路主开关、隔离开关、接地开关盒柜门之间的“五防联锁”，保证了检修维护人员安全。

5、通过官场窗可十分清楚看到开关各相的分合位置．增强了运行和检修的安全。

6、环氧树脂的高玻璃化温度确保了环氧树脂与硅橡胶在高温下绝缘能力不会下降。

7、环氧水质绝缘层与开关一次导体间采用柔一眭填充物．消除热胀冷缩引起的应力。避免了产生裂缝。

8、在操作机构内采用全齿轮传动．提高了操作机构的可靠一眭。

9、固体绝缘开关的防护等级达到IP67，浸泡在水中也能正常运行。

1 0、开关位置指示安装于操作主轴上，增强了指示正确。
