高压电缆分支箱下电力系统10kV配电网电缆化工程中得到广泛的应用，电缆分支箱的出现彻底解决了原配网架空线中大量分支的难题。它以经济、可靠、维护方便的接线方式和全绝缘、全密封的制造工艺使线路故障率大为降低，成为配网电缆化工程的常见设备。其简单、方便、灵活的联接组合方式，使它在某些场合可替代环网柜，节省了设备和电缆的投资．提高了供电的可靠性。该产品广泛适用于商业中心、工业园区及城市密集区。电缆分支箱按照结构形式和电缆接头种类的不同可分为美式电缆分支箱、欧式电缆分支箱和带开关的电缆分支箱三种。

●美式电缆分支箱

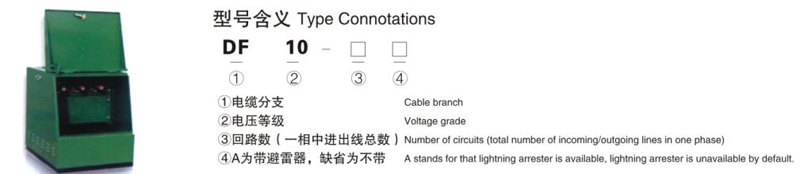

美式电缆分支箱是一种广泛应用于电力配电网系统中的电缆化工程设备。它以单向开门、横向多通母排为主要特点．具有宽度小、组合灵活、全绝缘、全密封等显著优点。按照额定电流一般可以分为600A主回路和200A分支回路两种。

600A主回路采用旋入式螺栓固定连接；200A分支回路采用插拔式连接，且可以带负荷插拔。美式电缆分支箱所采用的电缆接头符合JB／T8144标准。

●欧式电缆分支箱

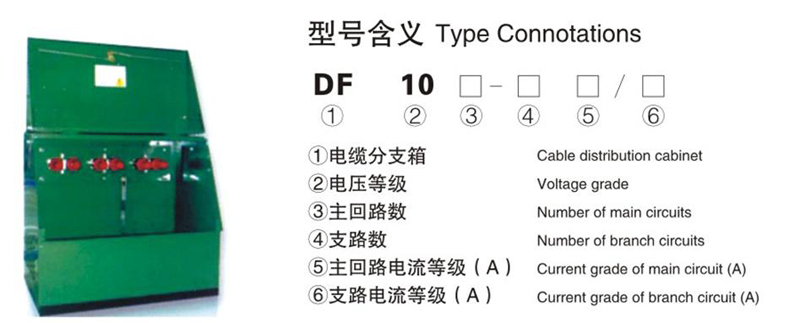

欧式电缆分支箱是近几年来广泛应用于电力配网系统中的电缆化工程设备，它的主要特点是双向开门，利用穿墙套管作为连接母排，具有长度小、电缆排列清楚、三芯电缆不需大跨度交叉等显著优点。其所采用的电缆接头符合DIN47636标准。一般采用额定电流630A螺栓固定连接式电缆接头。

●带开关的电缆分支箱

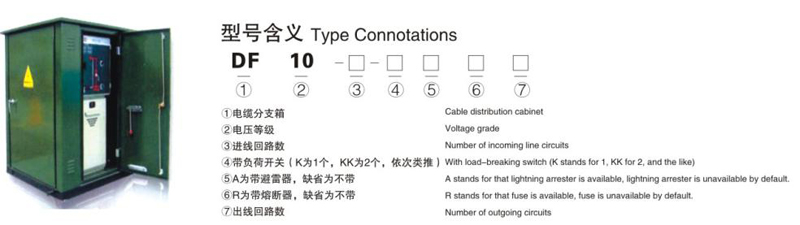

带开关的电缆分支箱是近几年来广泛应用于电力配网系统中的电缆化工程设备．它的主要结构是开关及进、出线电缆接头固定在柜架上面．整体安装在户外箱内。负荷开关室、电缆进、出线室均为全封闭小室；正面门卫开关操作间隔．侧面门为进出线电缆，（多台开关的分支箱进、出线电缆可能在箱体后面）。开关可以选配小型负荷开关或小型断路器；电缆进线可采用可触摸硅橡胶电缆接头及避雷装置；电缆出线室按照出线分支多少装配置相应数量的电缆接头及电缆固定支架。

使用环境

·环境温度：最高气温+40℃，最低气温-30℃；

·海拔高度1000m，高海拔地区用户，请在订货中提出，本产品可满足海拔高度4000m以下的用户要求；

·风速：相当34m/s(不大干700pa)；

·湿度：日相对湿度平局值不大于95％：

·月相对湿度平均值不大于95％：

·防震：水平加速度不大于0 4m／s2，垂直加速度不大于0.15m／s2；

·安装地点倾斜度：不大于3°；

·安装环境：周围空气应不受腐蚀性、可燃性、水蒸气等明显污染，安装地点无剧烈震动；

·订购本产品超出上述条件的规定时，可与本公司协商。

美式电缆分支箱产品特点

·全绝缘、全密封结构，无需绝缘距离，可靠保证人身安全。

·防尘、抗洪水、耐腐蚀、免维护，即可用于户外，也可浸水在水中。

·适用于任何恶劣环境，组合极为灵活．进出线分支可达八路，满足多种接线要求。

·体积小，结构紧凑，安装简单，操作方便。

分支电缆接头，可带负荷插拔，并具有开关的特点。

·可安装电缆型故障指示器．便于迅速查找电缆故障。

·有多种箱体材质可选择．普通钢板、不锈钢板。

欧式电缆分支箱产品特点

·全绝缘、全密封、全防护、全工况。

·进出线灵活．实际应用最多有8分支进出线。

·电缆使用可触摸接头连接．全密封、全绝缘、全屏蔽、无裸露带电体。

·体积小、结构紧凑、安装简单、操作方便。

·可安装带电指示器，提示操作人员线路带电。

·可安装电缆型故障指示器，便于迅速查找电缆故障。

·有多种箱体材质可选择：普通钢板、不锈钢板。

带开关的电缆分支箱产品特点

·负荷开关和接地开关有机械连锁，并有明显的分合标识。

·具备“五防”安全结构。

·负荷开关可增加电动功能。

·母线为铜排．在空气中使用绝缘护套保护，无裸露带电体。

·电缆使用可触摸电缆头连接。全密封、全绝缘、全屏蔽。

·体积小、结构紧凑，安装简单，操作方便。

·可安装带电指示器，提示操作人员线路带电。

·可安装电缆型故障指示器，便于迅速查找电缆故障。

·有多种箱体材质可选择：普通钢板、不锈钢板、金属雕花保温板景观型。

订货须知

·请注明所选用电缆分支箱的型号，进出线数目．备用回路数目，电缆的标称截面，电缆线芯材质(铜芯或铝芯)。

·保护装置及备品备件要求(如无要求则按本公司标准供给)。

·箱体外壳要求及外壳颜色(如无要求则按本公司标准供给)。

·如您有其它要求可在订货时面洽，我们可以为您设计电缆分支箱的极佳方案。
